データセンターの停電対策と省エネに貢献するモジュール型バックアップ電源。



F-DC POWERは小さなサーバーシステム(5KW～）から適用出来る高可能性、高拡張性の電源です。

既設のAC200V配電を流用する事が可能で、初期投資を抑える事が出来ます。

特徴

①データセンター向け高効率配電システム

受電→負荷間の電力変換段数を減らし、高効率を実現します。総合率84%→92%　約8ポイント効率UP！

②高信頼性

並列接続した電源、バッテリユニットが一つの大容量・高機能電源として機能する為、非常に高い冗長性を実現します。

③省スペース

大型UPSが不要な為20%の床面積を削減出来ます。

④停電対策

停電発生時は内蔵バッテリによりバックアップします。

⑤ピークアシスト

バッテリによるピークアシスト機能により、入力電力ピークを抑止可能です。

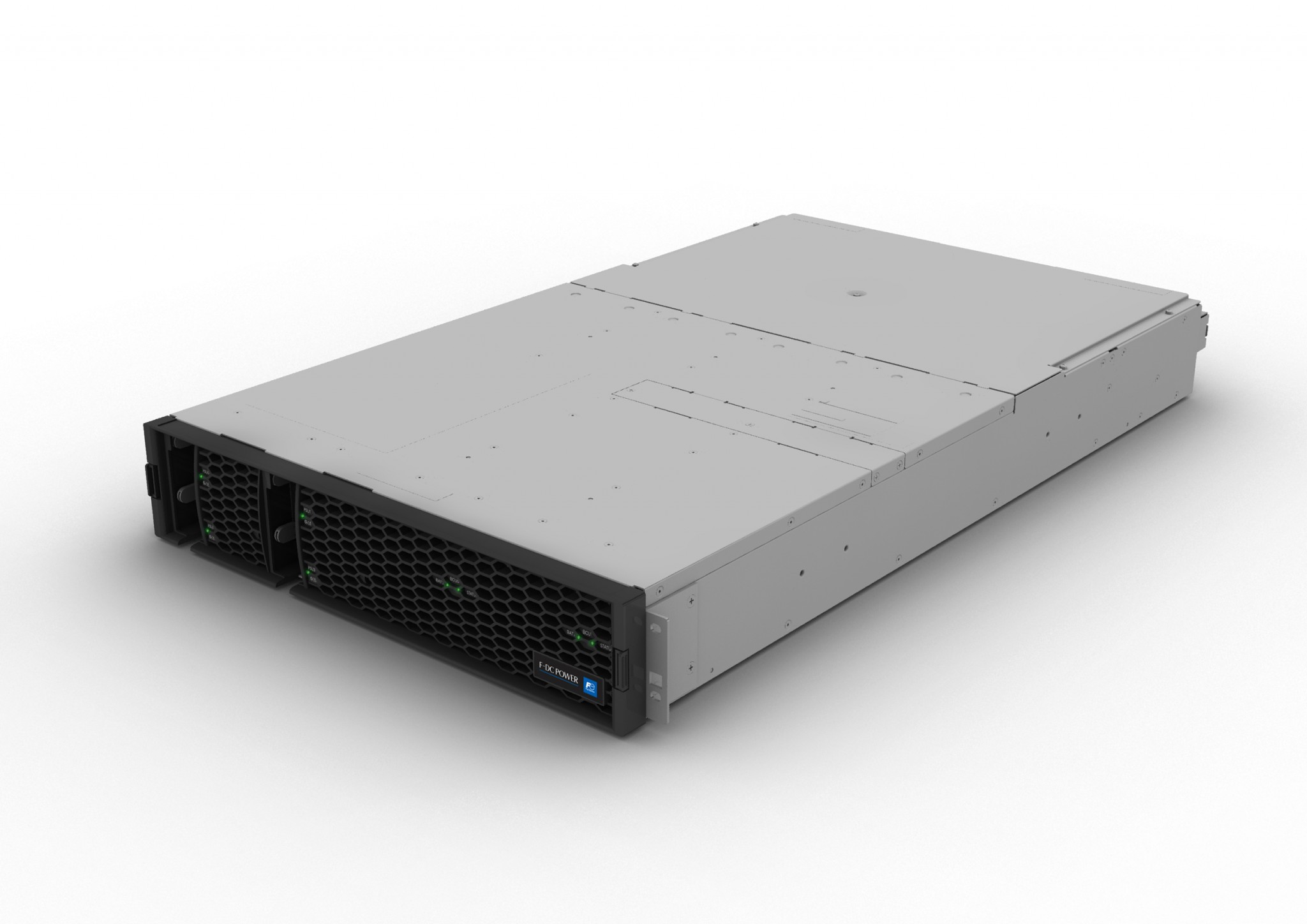

⑥19インチラックに収納

サーバーラックの増設に会わせて電源の拡張が可能です。

⑦導入コストの抑止

⑧仕様

項目	仕様
入力電圧範囲	200ｰ240VAC ±10%（180 ～ 264VAC）
入力電流	Rated 27.8A（@AC200V）
入力周波数	47ｰ63Hz
インラッシュ電流	<80A
入力漏洩電流	5.0mA
内蔵UNIT効率	90% @20% Load	（80+Platinum相当）
	94% @50% Load
	91% @100% Load
力率	0.95以上（100%Load）
出力電圧	12.25Vtyp（12.0〜12.5V ADJ.）
出力電流	408.3A Max
	0A Min
出力電力	5kW
リップル／スパイク	200mVpｰp Max
オーバシュート／アンダーシュート	0.5V／ｰ0.6V
バックアップ電圧	12.18V
バックアップ電力	5kW（10〜40℃）
バックアップ時間	5分（寿命末期 4分）
動作温度	0〜40℃
動作湿度	5〜0.95%
高度	3000m
EMI	VCCI Class A，FCCｰA，CISPRｰA 準拠
高調波ノイズ	IEC61000ｰ3ｰ12
安全規格	IEC60950ｰ1（CB Report）
	UL60950ｰ1 2nd
UL60950ｰ1	2nd
冷却方法	強制空冷（内蔵FAN）
外形寸法（W×H×D）	450×89×740mm
質量	40kg（PSU 3Units+BCU 2Units+Cage）
入力コネクタ	C20 Inlet×3
出力コネクタ	In-Line Quad Drawer （TE）
保護機能	出力OVP ／ UVP ／ OCP ／ THP
	バッテリ過充電／過放電／寿命通知／ Battery Low

F-DC POWER カタログカタログダウンロードはこちら
